【整車技術參數】
產品**		華通牌	公告批次		333
產品名稱		洗掃車	產品型號		HCQ5075TXSEQ6
總質量(Kg)		7360	罐體容積(m3)
額定載質量(Kg)		1780	外形尺寸		6200,5998×2000×2660,2600
整備質量(Kg)		5450	貨廂尺寸		××
額定載客(人)			準拖掛車總質量(Kg)
駕駛室準乘人數(人)		3	鞍座**大載質量(Kg)
接近角/離去角(°)		27.7/13	前懸/后懸		1055/1837,1055/1635
軸荷(Kg)		2640/4720	**高車速(Km/h)		110
備注		該車用于清掃、清洗路面垃圾，主要裝置為箱體及洗掃系統裝置；隨底盤選裝前面罩，前保險杠，前組合燈具，前霧燈，排半駕駛室。側面防護裝置由專用裝置替代，后防護裝置材料材質：Q235，連接方式：螺栓連接，后部防護裝置截面尺寸(寬×高)50×120(mm)，后部防護離地高度：350mm。ABS型號/廠家：ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。
【底盤技術參數】
底盤型號	EQ1075SJ3CDF			底盤名稱	載貨汽車底盤
**名稱	東風牌			生產企業	東風汽車股份有限公司
軸數	2			輪胎數	6
軸距	2700,2950,3308
輪胎規格	7.00R16
鋼板彈簧片數	6/6+5,3/3+3			前輪距	1525,1519
燃料種類	柴油			后輪距	1498,1516,1586,1670
排放依據標準	GB3847-2005,GB17691-2018國Ⅵ
【發動機參數】
發動機型號	發動機生產企業			排量	功率(Kw)
D20TCIF1 YCY24140-60 CY4BK461 Q23-115E60	昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司			1999 2360 3707 2300	93 103 95 85

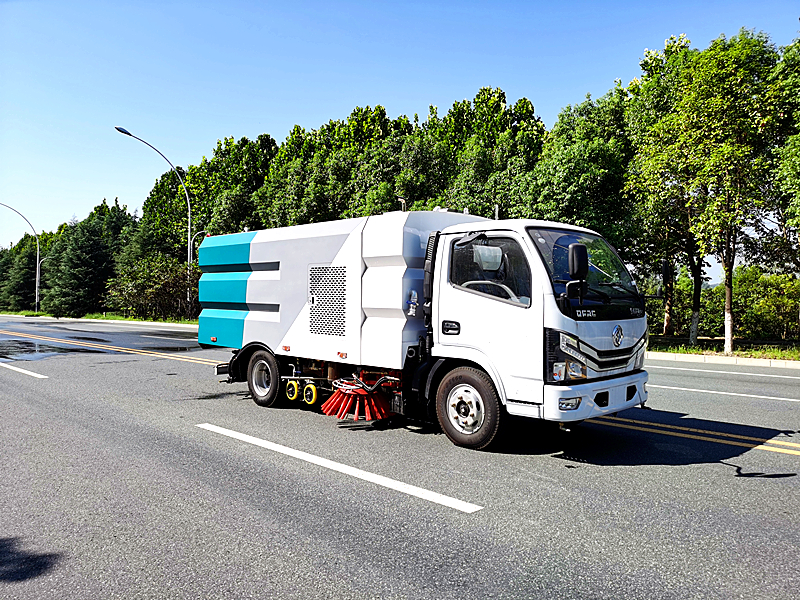

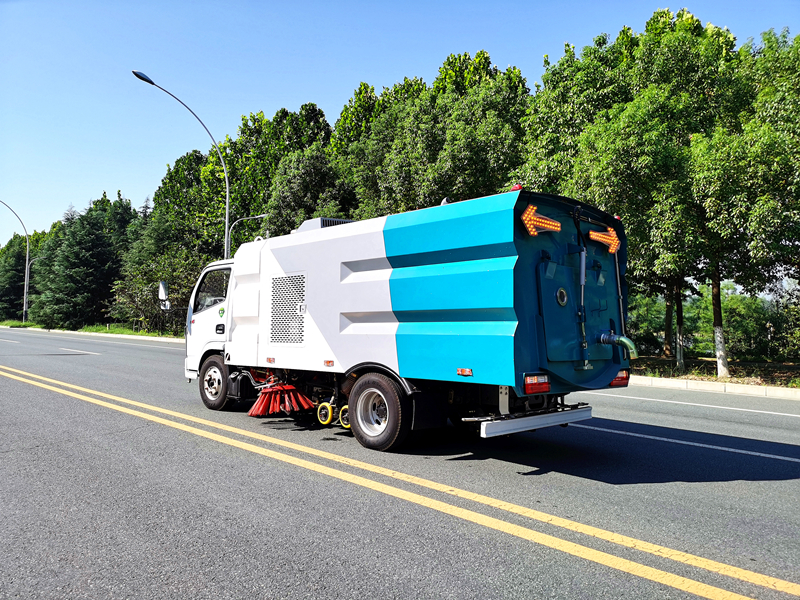

	洗掃車是集掃路車、灑水車和高壓清洗車 功能于一體的新型路面清洗設備，特別適用于 清潔城市道路路面、路緣、路緣石。對路面的 粉塵有著傳統掃路車、灑水車、高壓清洗車無 法做到的清潔功能，能在一次作業中完成清 掃、高壓清洗和垃圾、污水收集，而且具有高 壓噴霧降塵功能。洗掃車采用“中置兩立掃+ 中置寬幅吸嘴+內置高壓水噴桿+左、右高壓側 噴桿”裝置結構。 水箱容積3立方，垃圾箱容積2.5立方。

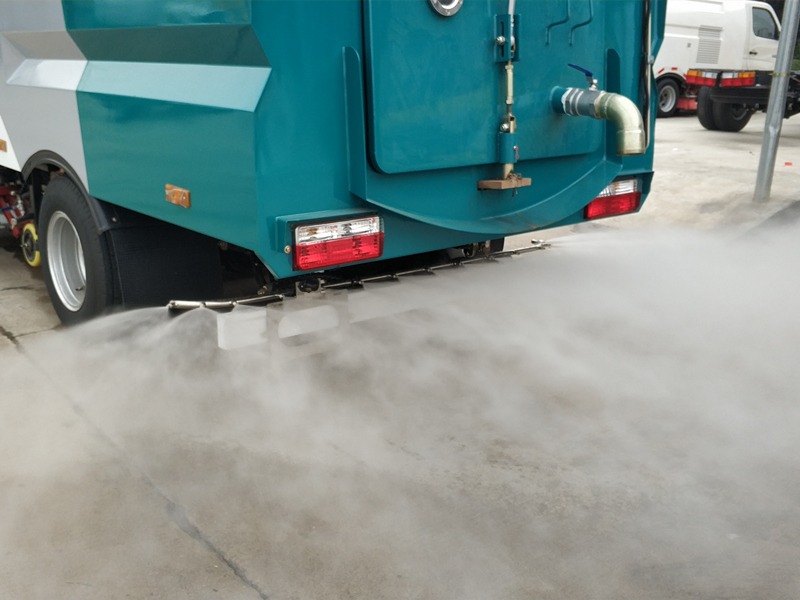

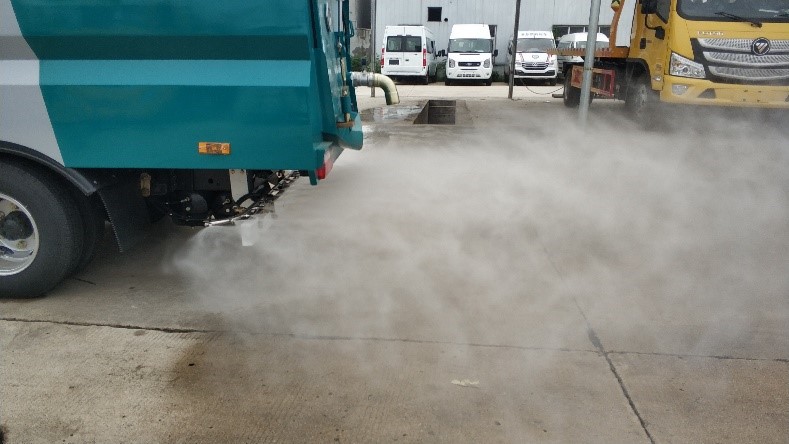

	由GTM高壓水泵產生的后噴霧，可以在洗掃過程中對路面進行噴灑保濕，起到美化路面的作用。

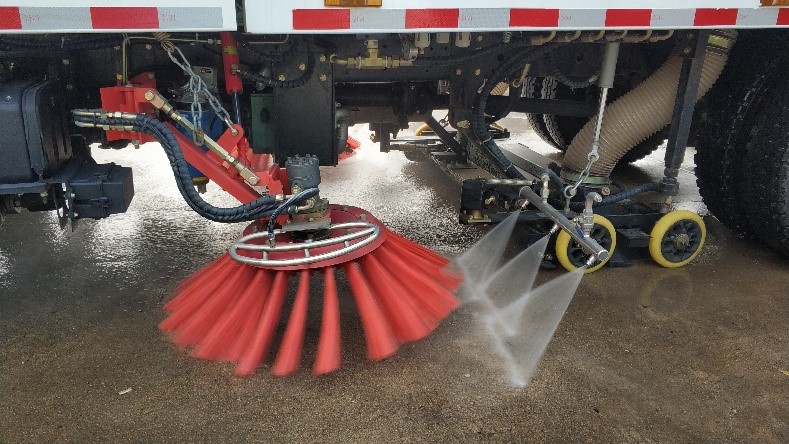

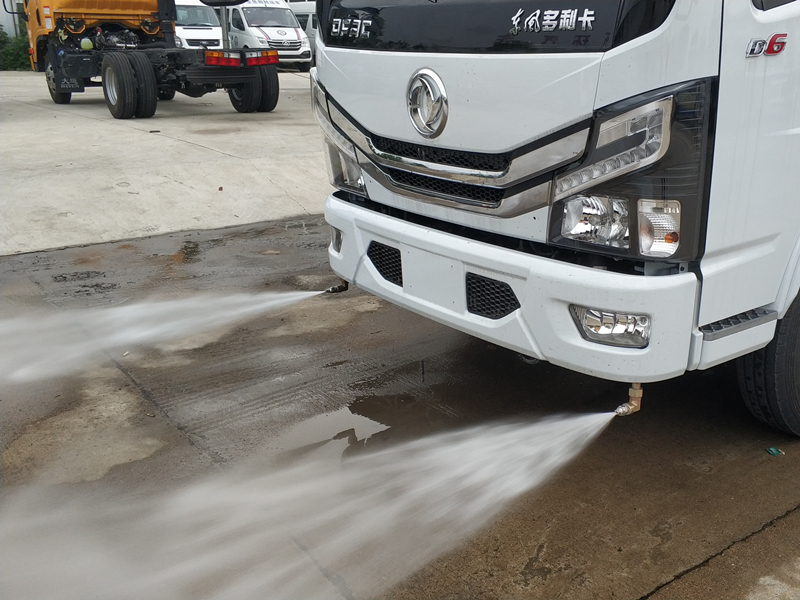

	左右噴桿安裝在吸盤上，隨吸盤升降，結 構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果，可方便清洗路緣和石立面。

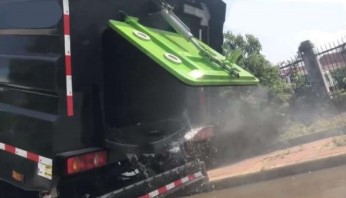

	廂體采用傾翻卸料，帶高壓沖洗自潔裝置。垃圾箱自潔裝置可在垃圾箱卸料時幫助卸料，沖洗附著在箱體內壁上的殘留垃圾。

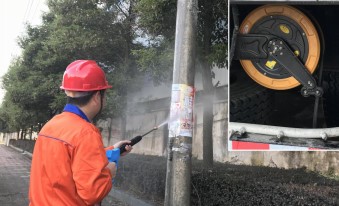

	洗掃車右后側裝有機械式自動卷繞沖洗卷盤，配 17m 高壓軟管，可用于清行車身和其 他需要清洗的地方。手持不銹鋼噴**配快速接 頭，能方便地與沖洗卷盤連接或脫開，產生的 高壓水流可輕松沖去路邊小廣告。

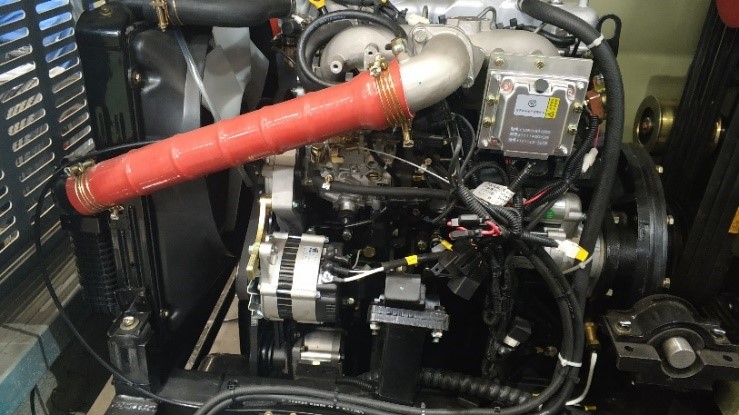

	副發動機：康明斯140副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔作用。

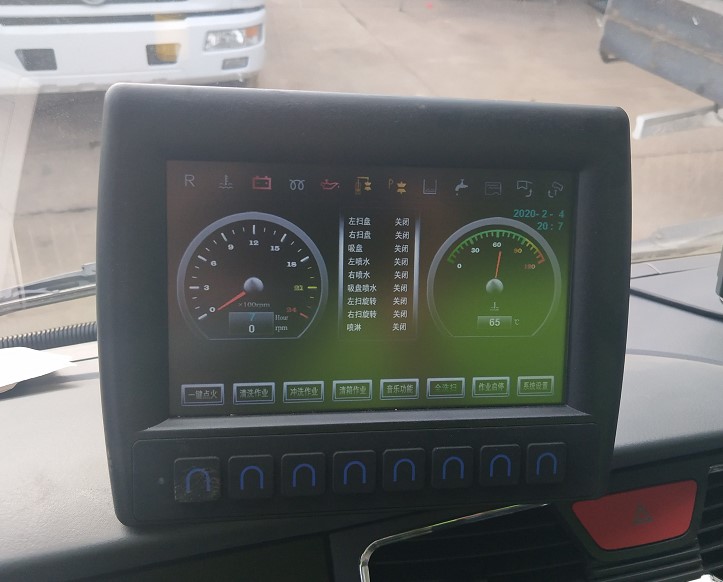

	駕駛室**開關：集成疊加設計，PLC駕駛室電液集中**，方便操作。

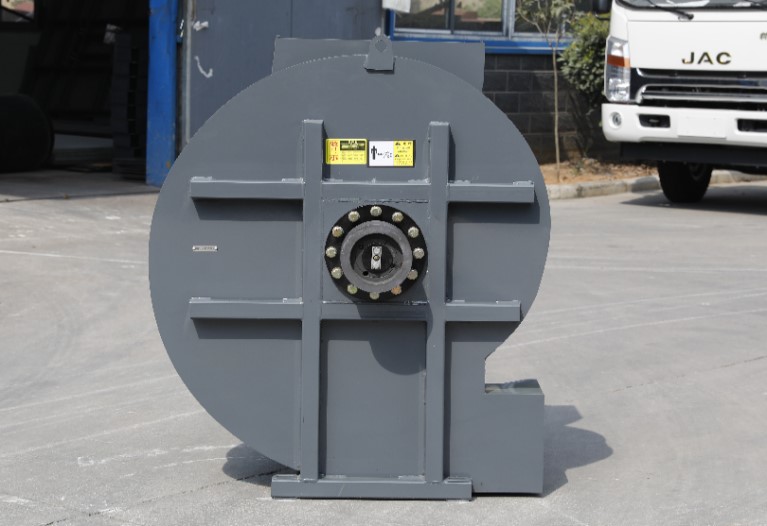

	風機：副發動機和風機是清掃車的兩大核心部 件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔 作業。風機采用大功率耐磨離心式免維護風機，無噪音，效率高風量大，使用壽命長。

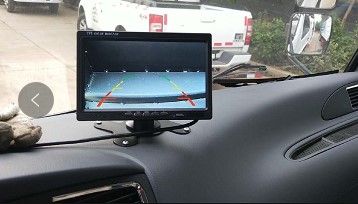

	監控屏：洗掃車車體右方和后方裝有監視探頭，實時監控作業情況并顯示在駕駛室內顯示屏上，**大限度的保證清吸效果。

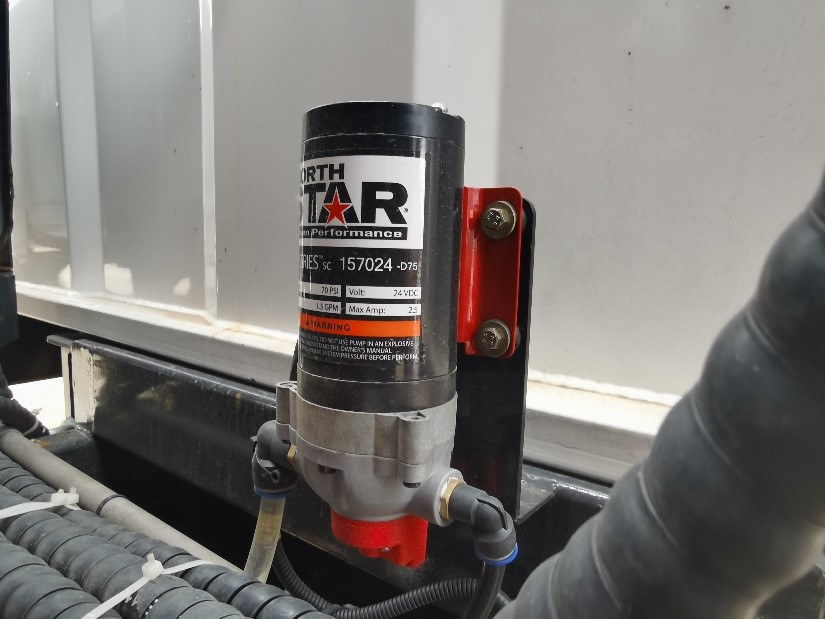

	電磁隔膜泵：北極星電子隔膜泵（一個），**掃刷上方 的噴水支架，有效對掃盤掃刷產生的二次揚塵進行抑塵。

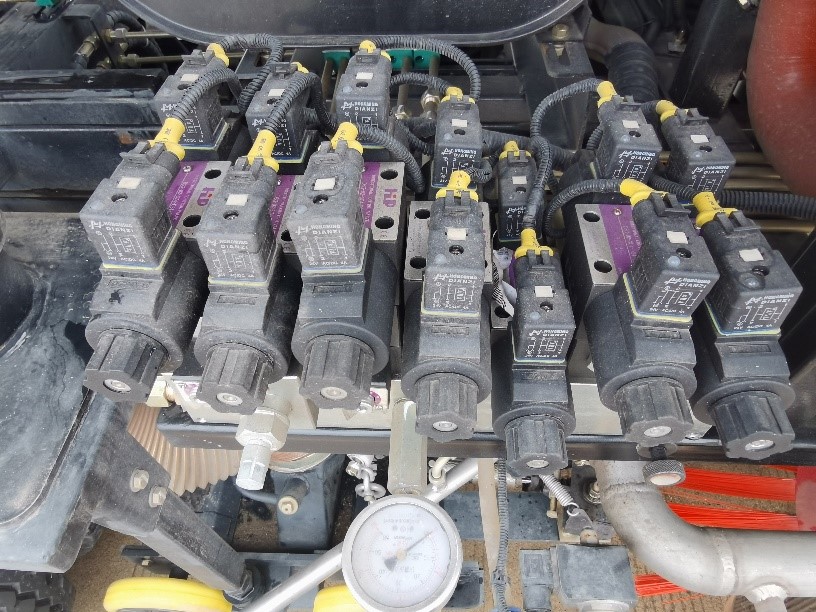

	電磁閥組：海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。

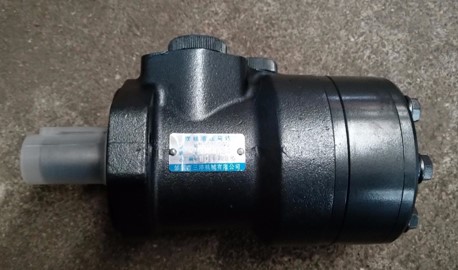

	馬達：擺線馬達采用三洋，能帶動掃刷高速旋轉，使用壽命長，穩定可靠，故障率低。

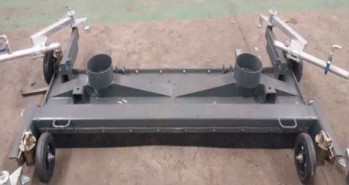

	吸盤、吸嘴：吸嘴內設有噴水桿，高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。

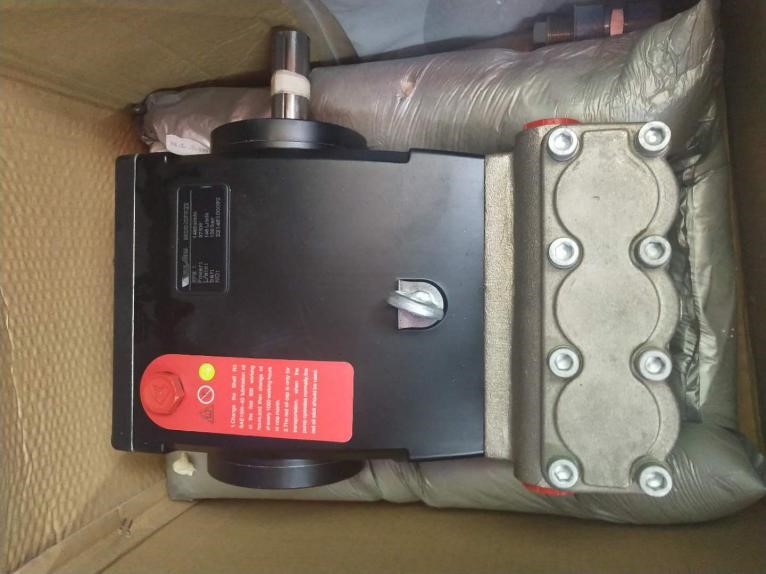

	高壓水泵：采用GTM柱塞式高壓水泵，流量合適，壓力高，允許**大壓力達到 12Mpa,耐腐蝕，不阻塞。

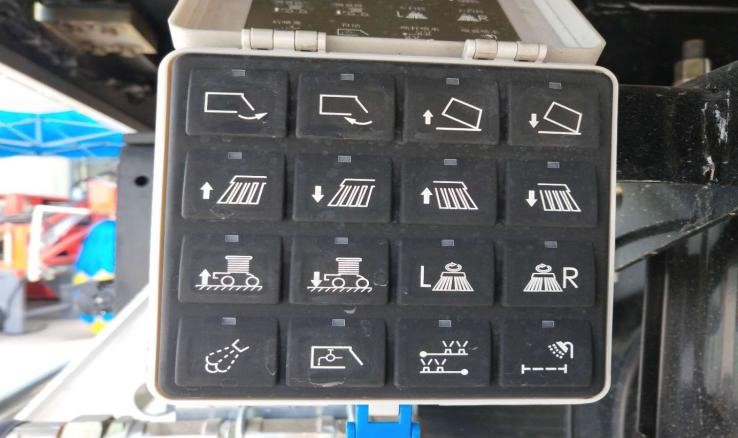

	尾部操作盒：裝在車輛尾部，方便維修操作和排除故障。
	高壓分水閥：高壓分水閥是由高壓卸荷閥和高壓調壓閥組成，卸荷閥的主要功能是自動**泵的卸荷或加載，能更好的保護高壓水泵等關鍵零部件，為高壓水路系統正常作業提供保障。

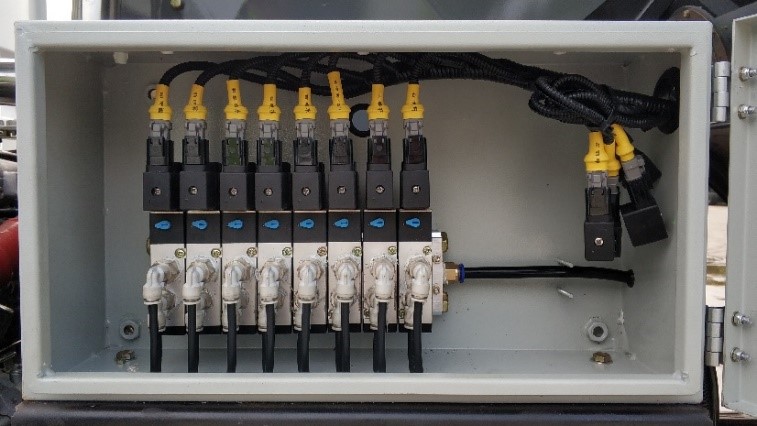

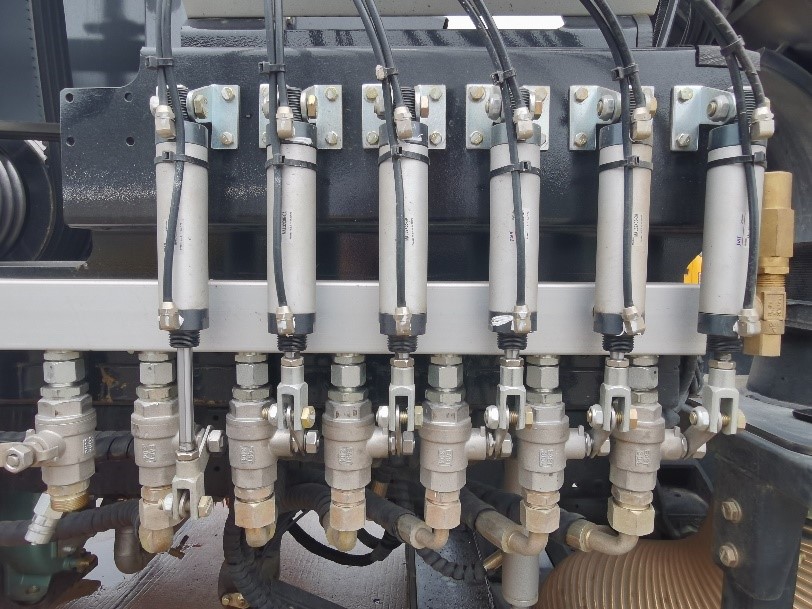

	氣動**箱：實時查看氣動**閥機械作業情況，也能**時間排查問題所在，降低氣動閥故障率，延長車輛作業時長。

整車	車型	洗掃車
	整車型號	HCQ5075TXSEQ6
	外形尺寸	6200,5998×2000×2660,2600
	前懸/后懸	1055/1837,1055/1635
	接近角/離去角（°）	27.7/13
	總質量	7260
	整備質量	5450
	軸荷（前軸/中后軸）（kg）	2640/4720
底盤	品牌	東風
	型號	EQ1075SJ3CDF
	駕駛室	多利卡
	軸距	3308
	輪胎	175R14LT 8PR
上裝	副發動機	江鈴64kw
	水箱/垃圾箱容積（m3）	3/2.5
	清掃寬度	2.8
	清掃效率	≥98%
	作業速度（km/h）	5-20
	作業能力（㎡/h）	56000
	垃圾箱**大舉升角度/時間（°/s）	40/30

洗掃車性能特點：

1、高壓水泵****，可隨時進行掃路作業或清洗作業功能的切換，集掃路車和清洗車于一體，一車多用，四季可用。

2、整車采用“中置二盤掃+中置V型噴水架+吸嘴結構”配置。

3、采用小流量高壓水泵，清洗能力強；采用高壓離心風機，抽吸能力強。

4、高壓清洗系統采用"V型噴管和吸嘴無間隙高壓噴嘴裝置”布置形式。

5、采用污水排放裝置，對污水、淤泥進行有效分離?？呻S時根據垃圾箱內污水情況將污水單獨排放，有效延長洗掃車連續作業時間，提高作業效率。

6、垃圾箱具有自動傾翻卸料功能，內設高壓清洗裝置，可快速沖洗垃圾箱。

7、配備高壓清洗**，能對全車進行自清潔。

8、掃盤、左右噴管伸縮臂具有避障保護裝置。

9、采用CAN智能化總線**系統，駕駛室內即可實現操作所有動作的執行。

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司**下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排**工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
